66张典型金相图片
金相图谱说明
1、工业纯铁-退火-白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。
2、20钢-退火-F+P，白色晶粒为F，黑色块状为片P。
4、65钢-退火-F+P，黑色基体为片状P，白色呈网络状分布的为F。

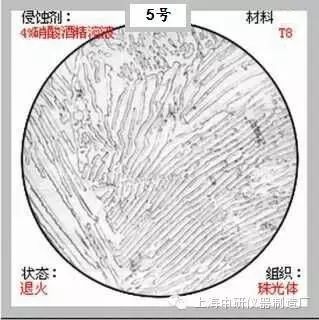

5、T8钢-退火-片状P。
6、T12钢-退火-黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。
7、T12钢-退火-P+Fe3Cll，Fe3C染成黑色，P仍保留白色。
8、亚共晶生铁-铸态-P+Ld+Fe3Cll，斑点状基体为共晶Ld，黑色枝晶为P。
9、共晶生铁-铸态-共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。
10、过共晶生铁-铸态-Fe3Cll+Ld，板条状是Fe3Cl，斑点状是Ld。
11、T8钢-正火态-S。细层片状F与Fe3C的机械混合物。
12、T8钢-等温淬火-B上+M+A残。B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的羽毛状组织。
13、T8钢-等温淬火-B下+M+A残。B下是呈扁片状的过饱和F与分布在F内的短针状Fe3C的两相混合物。
14、20钢-淬火-板条M。
15、T8钢-淬火-针状M+Ar。高碳M呈针状，互成一定的角度。
16、45钢-正火-F+S。白色条块状为F。沿晶界析出；黑色块状为S。
17、45钢-860度水淬-860度水淬-中碳M。M成板条和针状混合分布。
18、45钢-860℃水淬低回火-回火中碳M。
19、45钢-860℃水淬中温回火T。回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。
20、45钢-860℃水淬高温回火S。回火S是F基体上分布细粒状Fe3C的混合物。
21、45钢-780℃水淬-亚温淬火组合F+M。M呈黑色，F为白色。
22、45钢-1100℃水淬-水淬过热淬火组织M。
23、T12球化退火-球状P。是F基体上分布颗粒状Fe3C。白色为F基体，白色小颗粒为Fe3C。
24、T12-780水淬低温回火-回火M和粒状Fe3C。黑色为隐针状回火M，白色颗粒为Fe3Cll。
25、T12-1100℃水淬低温回火低温回火组织M+Ar，粗针状黑色回火M体及灰白色的残留Ar。
26、40cr调质-回火S。白色F基体上分布着细的浅黑色颗粒Fe3C。
27、65mn淬火低温回火-回火T。白色F基体上分布极细的黑色Fe3C颗粒，它仍保持M位向。
28、GCr15常规淬火低温回火-回火M及细颗粒碳化物+A残。
29、W18Cr4V 铸态-Ld+T+M+Ar。共晶Ld呈鱼骨状分布。
30、W18Cr4V退火-S+碳化物。基体为S，S呈暗黄色，白色块状为共晶碳化物，白色细小颗粒为二次碳化物。
31、W18Cr4V淬火-M+Ar+碳化物。白色基体为隐针状淬火M及Ar，450X。
66、铁基粉末冶金-铁素体+珠光体+孔隙。白色基体为铁素体，黑色粗片状为珠光体，极少量条状渗碳体，黑色颗粒为孔隙。
文章来源：全球铝合作伙伴
